Активатор води Экво Кришталь 9

Системи електрохімічної активації для обробки води почали розвиватися у вісімдесятих роках ХХ століття.

Автор виготовив свій перший апарат, що працює за ЛУНИ - технології, у 1980р.

Існують різні конструкторські виконання систем електрохімічної активації води. В даний час сформувалося два основних класи систем, побудованих за ЛУНИ - технології:

1) системи наливного типу;

2) системи проточного типу.

Системи наливного типу не вимагають підключення до водопроводу і працюють в напівавтоматичному режимі. Необхідно лише залити вихідну воду в камери електрохімічного реактора, а потім злити очищену воду.

Весь процес електрохімічної активації відбувається в автоматичному режимі. Система самостійно визначає тривалість процесу, який залежить від солевмісту оброблюваної води, її початкової температури і від її обсягу.

Відмінною особливістю систем, побудованих за ЛУНИ-технології, є їх багатофункціональність.

Для побудови високоякісної системи очищення води на основі інших технологій необхідне до неї включити стільки пристроїв, скільки функцій необхідно виконати в системі. Наприклад, для зменшення жорсткості води необхідно включити в систему установку для пом'якшення води; для видалення заліза з води необхідно включити в систему установку з "обезжелезиванию" води. Для видалення хлору і органічних сполук необхідно включити в систему фільтр на активованому вугіллі; і, нарешті, для знезараження води в систему необхідно включити установку ультрафіолетового опромінення води.

Всі вищеперелічені функції виконує одна система, побудована за ЛУНИ-технології. Системи, побудовані з використанням технології електрохімічної активації (ЕХО - технології), а також з використанням технології насичення води іонами кремнію (СІ-технології) є одними з найбільш екологічно чистих і безпечних технологій очищення води.

Пристрій і принцип роботи таких систем розглянемо на прикладі апарату «ЭКВО-9 КРИШТАЛЬ», що випускається підприємством ТОВ ЭКВО-Ф.

1. Призначення.

«ЭКВО-9 КРИШТАЛЬ» є побутовим приладом і призначений для очищення води, її знезараження, насичення води кремнієм та отримання католіта і аноліта за допомогою ЕХО-технології і СІ-технології.

Питна вода виходить змішуванням католіта з анолітом в співвідношенні від 1:1 до 3:1 (залежить від вихідної води).

Функції апарату «ЭКВО-9 КРИШТАЛЬ».

В апараті «ЭКВО-9 КРИШТАЛЬ» вода піддається такій обробці:

- видалення надлишку солей, в тому числі і важких (до 60%);

- видалення органічних сполук;

- видалення хлору (зменшення його вмісту в 100 разів);

- видалення нітратів і нітритів;

- видалення мікроорганізмів (повне знезараження води);

- насичення води іонами кремнію (збільшення його вмісту більш ніж у 2 рази);

- додання воді оздоровчих властивостей.

- отримання католіта і аноліта («живої» і «мертвої» води).

Значення водневого показника:

- у католіта – рНк = 11±0,5,

- у аноліта – рНа = 3±0,5.

Значення окисно-відновного потенціалу (ОВП):

- у католіта – від мінус 100мВ до мінус 800мВ;

- у аноліта – від плюс 400мВ до плюс 1000мВ.

2. Конструкція.

Апарат «ЭКВО-9 КРИШТАЛЬ» містить корпус з харчового пластику ABS, внутрішній об'єм якого з допомогою напівпроникних діафрагм розділений на три камери: два крайніх камери для католіта, і одна середня для аноліта (див. Рис.).

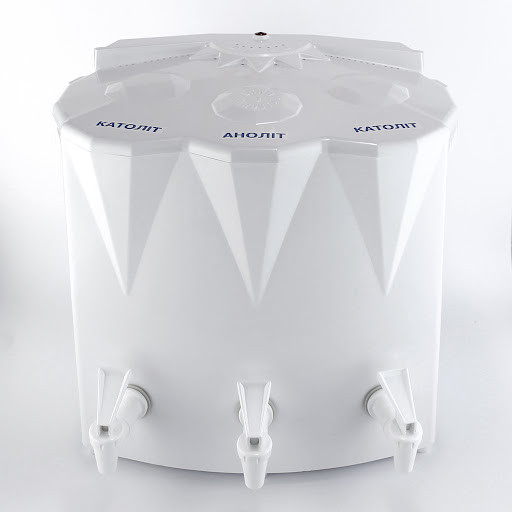

Водоочисник «ЭКВО-9 КРИШТАЛЬ»

фірми "ТОВ ЭКВО-Ф", Україна

Конструкція апарату для електрохімічної активації води, розроблена автором на підприємстві «ТОВ ЭКВО-Ф», представлена на рис.

Об'єм кожної камери становить 3±0,1 літра, які заповнюються оброблюваної водою. У цих камерах встановлені електроди. У середній камері анод, виготовлений з матеріалу, що містить кремній [63,86]. У двох крайніх камерах встановлено по одному катода в кожній, виготовлені з харчової нержавіючої сталі. Крім цього, в апараті є приладовий відсік, де розташований блок електроніки на базі мікроконтролера, який використовується для управління процесом электроактивации води. На борту апарата є, також, п'ять датчиків: датчик якості води, датчик контролю вмісту солей у воді, датчик струму, датчик контролю температури мікроконтролера, датчик захисту від проникнення всередину апарату під час його роботи.

Електроди в корпусі апарата розташовані на його задній стінці під кутом 180 один до одного. Таке розташування електродів підвищує ефективність обробки води, покращує технологічність складання апаратів і підвищує їх електробезпеку. В результаті такого розташування електродів в камерах електролізера, в обсязі води створюється градієнт напруги з максимумом напруги у електродів і мінімумом - у стінок електролізера. Градієнт напруги і конструкція електролізера стимулюють закрутку води при електролізі, забезпечуючи можливість її перемішування і попадання більшого числа молекул води в приэлектродные зони до анода і до катодів, збільшуючи, тим самим, інтенсивність її обробки, що, в кінцевому рахунку, призводить до підвищення ефективності всього процесу электроактивации (захищено Патентом України) [87].

3. Алгоритм роботи.

Алгоритм роботи апарату забезпечує програма, закладена в мікроконтролері, яка містить чотири режиму.

1. Режим ДІАГНОСТИКА,

2. Режим ПЛАВНОГО ПУСКУ.

3. Режими УПРАВЛІННЯ процесом електрохімічної активації води.

4. Режим ЗУПИНКА.

В режимі ДІАГНОСТИКА (Режим-Д) здійснюється опитування всіх датчиків апарату з метою визначення їх справності. Процес электроактивации води може бути розпочато лише при справності всіх датчиків. Причому, контроль справності датчиків гарантує їх спрацьовування при виникненні нештатних ситуацій, а це підвищує електробезпека роботи апарату.

В режимі ПЛАВНОГО ПУСКУ (Режим-ПП) програма мікроконтролера формує імпульси з поступовим збільшенням тривалості «тіла» імпульсів несучої частоти (варіанти 1 і 2) або з поступовим збільшенням кількості Імпульсів-З (варіант 3).

В Режимі-ПП, крім «м'якого» впливу на оброблювану воду, виключаються різкі кидки електричного струму в перший момент включення апарату в роботу, що також запобігає виникнення нештатних ситуацій та підвищує електробезпека роботи апарату. Особливо це актуально при обробці води з підвищеним солевмістом і, як наслідок, підвищеним електричним струмом в навантаженні.

Режими УПРАВЛІННЯ процесом електрохімічної активації води (Режими-У).

Апарат «ЭКВО-9 КРИШТАЛЬ» містить 6 режимів УПРАВЛІННЯ (У1 – У6) і має три варіанти виконання.

Завданням Режимів-У є вибір найбільш оптимального впливу на оброблювану воду в залежності від її солевмісту, тобто, адаптивне управління процесом електролізу води.

Режим ОСТАНОВ (Режим-Про).

Режими-У повинні закінчуватися переходом до Режиму-О. Такий перехід може бути як штатним, так і позаштатним.

Режим-Про може здійснюватися під час виконання Режиму-ПП або Режимів-У разі виникнення нештатних ситуацій або після закінчення процесу обробки води в Режимах-У, при виникненні штатних ситуацій.

До штатного закінчення Режимів-В належать: зупинка процесу електролізу за сигналом датчика температури води в реакторі при досягненні їм необхідної температури спрацьовування або по закінченню таймера, коли температура спрацьовування не може бути досягнута за 2,5 години. У цих випадках мікроконтроллер переходить у Режим-Про і включає звуковий сигнал типу «музичної фрази».

До нештатному закінчення Режимів-У ставляться: перевищення споживаної потужності понад 610 Вт, зняття кришки з апарату, перевищення допустимої температури мікроконтролера, а також несправність будь-якого з датчиків.

У цих випадках мікроконтроллер переходить у Режим-Про і включає короткий звуковий сигнал типу «пік-пік».

Працювати з апаратом «ЭКВО-9 КРИШТАЛЬ» дуже просто.

Необхідно залити в три камери Вашу воду, закрити апарат кришкою і включити в електричну мережу 220 або 230В, 50Гц. Далі апарат працює в автоматичному режимі.

Під час початку роботи здійснюється діагностика його справного стану, потім включається режим плавного пуску, коли енергія в електрохімічний реактор подається не стрибком, а з плавним підвищенням («плавний пуск»). Після цього починається процес электорхимической активації, при цьому, здійснюється постійне спостереження за цим процесом. Апарат стежить за солевмістом Вашої води, вибираючи для її обробки найбільш оптимальні режими. Крім того, за допомогою датчика якості води, апарат постійно стежить за станом її параметрів. А при досягненні необхідних значень цих параметрів, відбувається зупинка процесу обробки, шляхом автоматичного зняття напруги з електродів, а також включення звукового музичного сигналу і гасіння світлового індикатора, що свідчать про закінчення процесу электороактивации води. Після цього, необхідно відключити апарат від електричної мережі і злити воду згідно з інструкцією по експлуатації.

У воді, злитої з крайніх катодних камер в скляний посуд, через деякий час випадає осад у вигляді гидроокисей металів.. Випав осад це результат очищення води від надлишку різних солей металів, причому, очищення від солей відбувається за всіма солей, здатним утворити гідроокису, наприклад, Са(ВІН)2, Fe(ОН)3 та ін . Глибина очищення від солей приблизно 60% від їх загального обсягу (це вимога медицини).

Всі матеріали, використовувані в апараті водоочисника і контактують з водою, є екологічно чистими. Особливо це стосується матеріалів електродів: анода і катодів.

В якості матеріалу анода, який не погіршує, а покращує якість води, може бути сполука кремнію з вуглецем (карбід кремнію) [63, 86]. Використання такого анода в апаратах «ЭКВО-9 КРИШТАЛЬ» дозволяє не тільки отримувати «живу» і «мертву» воду, але і збагачувати її іонами кремнію, одним з найбільш корисних елементів для організму людини. При цьому, концентрація кремнію у воді підвищується більш ніж в два рази.

Для новоствореного апарату «ЭКВО-9 КРИШТАЛЬ», розроблено новий корпус (див. Рис.), а також нові алгоритми обробки води, на базі яких запускаються в серійне виробництво нові блоки електроніки для реалізації цих алгоритмів (захищено Патентами України).

З допомогою нових блоків електроніки, апарати підприємства ТОВ ЭКВО-Ф зможуть адаптивно пристосовуватися до вод з різним солевмістом і вибирати найбільш оптимальні режими їх обробки. Використання нових блоків електроніки значно підвищує якість очищення води, підвищує електробезпека роботи з апаратом, а також зменшує споживання апаратом електричної енергії у порівнянні з попередніми розробками автора в 1,5 - 2 рази в залежності від солевмісту води. На Рис. представлені графіки потужності споживання електричної енергії апаратом «ЭКВО-9 КРИШТАЛЬ» в режимах з адаптацією до солевмісту води, а також при відсутності адаптації. Показаний пульсуючий закон пристосування апарату до різних параметрів оброблюваної води. Оскільки, ці параметри являють собою елементи числового ряду Фібоначчі, то динаміка зміни потужності споживання при переході від одного режиму до іншого описується частиною спіралі Фібоначчі.

В результаті роботи электроактиватора "ЕКВО-9 КРИШТАЛЬ на 9 літрів Ви отримуєте:

- 100% якісну питну воду (очищену, знезаражену, біологічно активну, збагачену іонами кремнію)

- катол і аноліт (в народі «жива» і «мертва» вода) мають високу енергетику (редокс-потенціал від -800 до + 1000 мВ), що надає воді оздоровчі властивості в широкому діапазоні і дозволяє використовувати її для наступних цілей:

* попередження і лікування різних захворювань (серцево-судинні, шлунково-кишкові, шкірні, парадонтоз та інші);

* знезараження приміщень, предметів, харчових продуктів;

* в косметиці для догляду за шкірою обличчя, шиї, рук, ніг;

* при догляді за волоссям для запобігання випадіння, ламкість і лупи;

* догляд за немовлятами, купання їх в "живу" воду;

* у присадибному господарстві ("мертва" вода використовується для боротьби з грибковими захворюваннями рослин і дезінфекції грунту, а "жива" - для підвищення імунітету і життєвої сили рослин).

Ступінь очищення:

• від солей жорсткості - не менше 70%
• від заліза, цинку, свинцю, нітратів (католіт) - 97%
• від нітритів - 98,5%
• від мікроорганізмів - 100%
